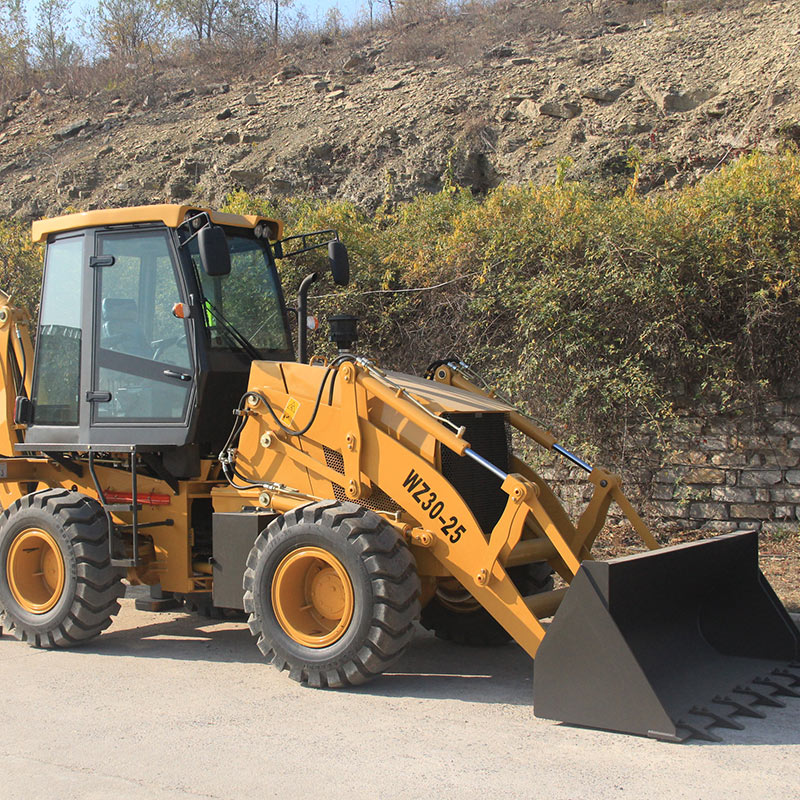

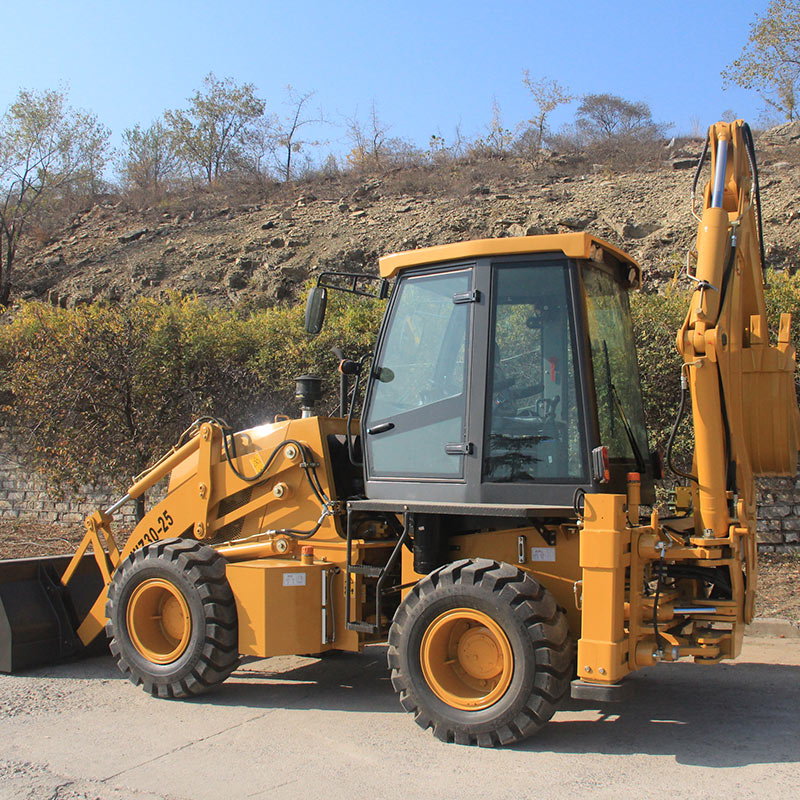

WZ30-25
性能特點
采用中央鉸接式車架，轉彎半徑更小，機動靈活，側向穩定性好，便于在狹窄場地裝載作業。
裝載裝置外型參考當今世界先進水平的英國JCB公司的3CX型結構，挖掘裝置外型參考約翰迪爾公司的310SE型結構，外型美觀，駕駛室采用大面積玻璃，采光性好且視野開闊，司機操作更舒適。
采用了氣頂油鉗盤式腳制動系統和外束型鼓式手制動器，制動安全可靠。
采用液力傳動結構，提高了傳動系統的可靠性。

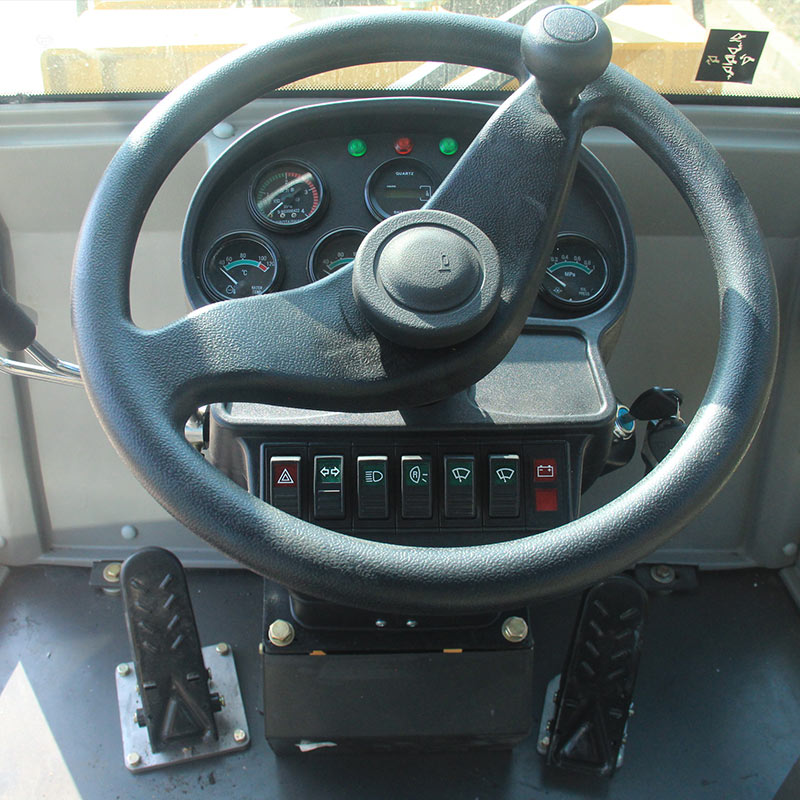

采用了全液壓轉向，動力換檔變速，工作裝置液壓操縱。整機操作輕便靈活，動作平穩可靠。
采用低壓寬基越野輪胎，后橋擺動，具有良好的越野性能和通過性能。

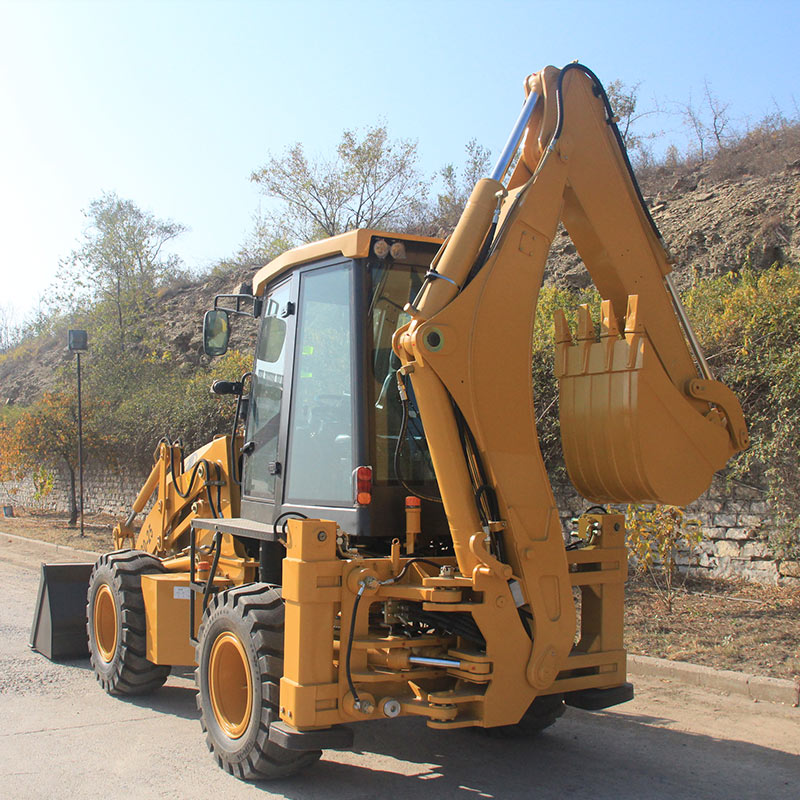

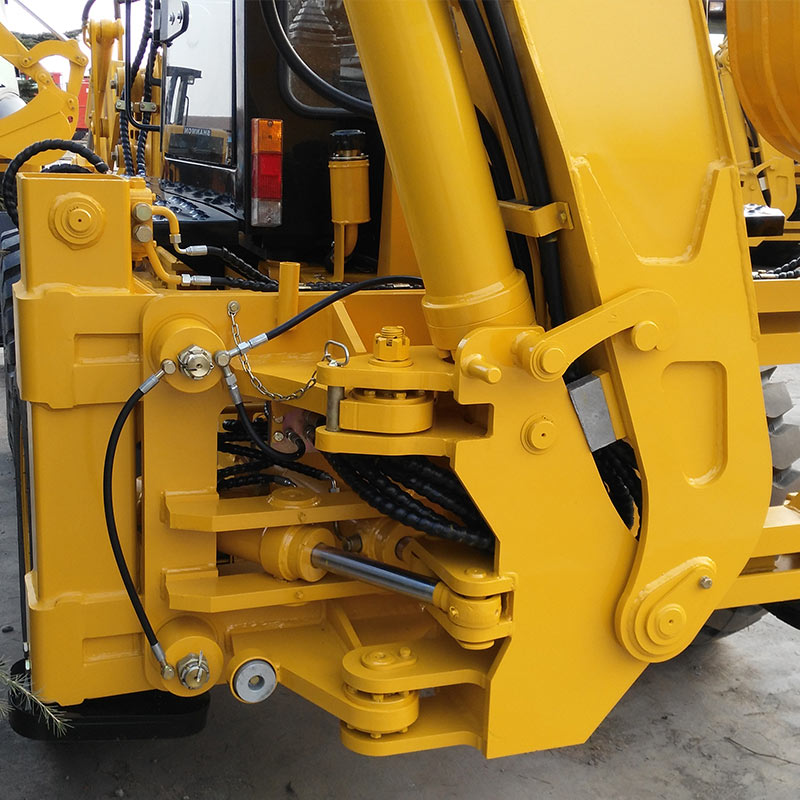

能夠側向滑移的挖掘工作裝置，使挖掘范圍更大，適用范圍更廣。

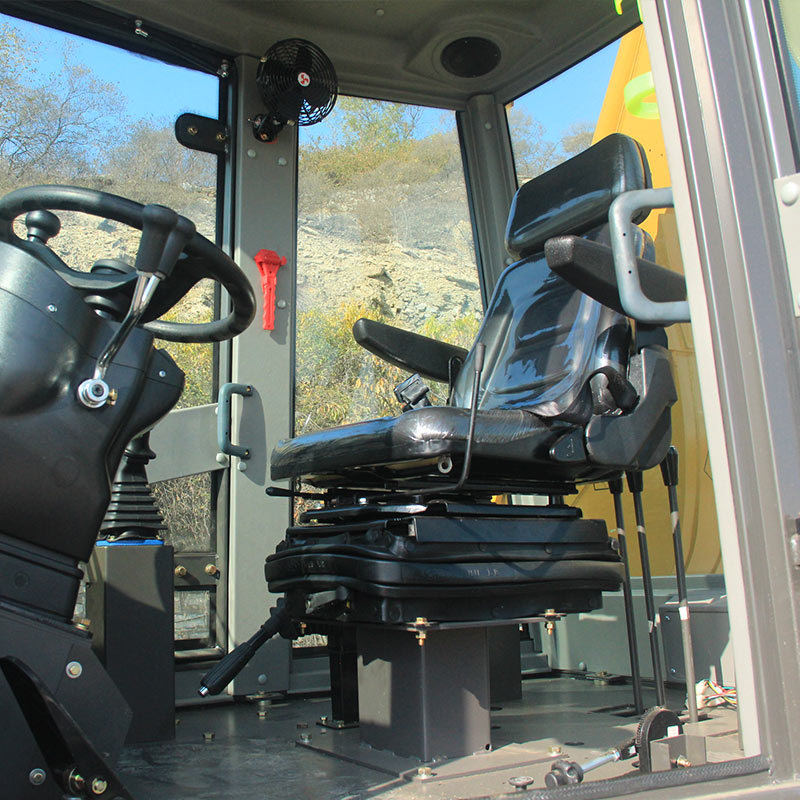

采用了懸浮減震式360•旋轉座椅，并帶有扶手及安全帶，提高了司機的舒適性及安全性。
機/柴油箱加油位置方便，并容易觀察油位。
Product Introduction
WZ30-25技術參數 The Main Performance Parameter of Backhoe Loader WZ30-25
| |||
整機操作重量Overall Operating Weight | 7640KG | 輪邊減速型式Final Reducer | 一級輪邊減速Single Stage Final Reducer |
運輸尺寸Transport Dimension | 額定橋載荷Rated Loader of Axle | 7.5t | |
長×寬×高mm L*W*H | 5910×2268×3760 | 傳動系統Transmission System | |
軸距 Wheel base | 2250mm | 變矩器Torque Converter | |
最小離地間隙 Min. Ground Clearance | 300mm | 型號Model | YJ280 |
裝載斗容 Bucket Capacity | 1.2m3 | 型式Type | 單級、單相三元件Single-stage Three Elements |
掘起力Breakout Force | 38KN | 最高效率Max. Efficiency | 84.4% |
裝載舉升能力Loading Lifting Capacity | 2500KG | 進口壓力Inlet Pressure | 0.4Mpa—0.55 Mpa |
鏟斗卸載高度Bucket Dumping Height | 2742mm | 出口壓力Outlet Pressure | 1.2Mpa—1.5 Mpa |
鏟斗卸載距離Bucket Dumping Distance | 1062mm | 冷卻方式Cooling Method | 油冷壓力循環Oil-cooling Pressure Circulation |
鏟挖深度 Digging Depth | 52mm | 變速箱Gearbox | |
反鏟斗容Backhoe Capacity | 0.3m3 | 型式Type | 定軸式動力換檔Fixed Shaft Power Transmission |
最大挖掘深度Max. Digging Depth | 4082mm | 離合器操縱油壓Oil Pressure of Clutch | 1373Kpa—1569 Kpa |
挖斗回轉角Swing Angle of Excavator Grab | 190o | 檔位數Gears | 前進2檔，后退2檔Two Gears Ahead, Two Gears Astern |
最大牽引力Max. Pulling Force | 39KN | 最高車速Max.Speed | 22Km/h |
發動機Engine | 輪胎Tyre | ||
型號Model | CYD YC4A105Z-T20 | 規格Model | 16/70-20 |
型式Type | 直列、直噴、四沖程、直噴燃燒室In Line Direct injection Four-Stroke and Injection Combustion Chamber | 前輪氣壓Pressure of Front wheel | 0.22 Mpa |
氣缸數-內徑*行程Cylinder-Inside Diameter*Stroke | 4-102×120 | 后輪氣壓Pressure of Back Wheel | 0.22 Mpa |
額定功率Rated Power | 75KW | 制動系統Brake System | |
額定轉速Rated Speed | 2200r/min | 行車制動Service Brake | 氣頂油鉗盤制動Air Over Oil Caliper Brake |
最低燃油率Min. Fuel Consumption | ≤216g/km.h | 外置式External Type | |
最大扭矩Max.Torque | ≥410N.M/1500r/min | 自調節Self-regulation | |
排量Displacement | 3.9L | 自平衡Self-balance | |
轉向系統Steering System | 駐車/緊急制動Emergency Brake | 操縱力實施制動Operation Power Implementing brake | |
轉向器型號Model of Steering Device | BZZ5-250 | 手操縱力解除制動Manual Operation Power Terminating Brake | |
轉向角Steering Angle | ±36 o | 液壓系統Hydraulic System | |
最小轉彎半徑Min. turning radius | 5018mm | 挖斗挖掘力Digging Power of Excavator Grab | 46.5KN |
系統壓力Pressure of the system | 18Mpa | 斗桿挖掘力Digging Power of Dipper | 44KN |
驅動橋Axle | 鏟斗提升時間Bucket Lifting Time | 5.4S | |
生產廠家Manufacturer | 肥城車橋廠Feicheng Axle Factory | 鏟斗下降時間Bucket Lowering Time | 3.1S |
主傳動型式Main Transmission Type | 雙級減速式Double Reduction | 鏟斗卸載時間Bucket Discharge Time | 2.0S |
輪距Wheel base | 1640mm | 油箱容量fuel tank capacity | 90L |
